Mätningar och lite annat.
Efter det att jag har fått en del förfrågningar om mätningar så tänkte jag komplettera  med en del sådant.
Det är inte så mycket att orda om utan mätgraferna och ritningen över förutsättningarna får tala för sig själva.
Förutsättningarna är som följer.
Mina egna högtalare står som mätobjekt och jag har lagt till ytterligare 2st "2x2'or" utanför den ordinarie trälisten på diskantens utsida.
Idag så har jag minskat ned en del på materialtjockleken på den list jag fortfarande har kvar på utsidan av diskanten (det gröna strecket). Så mätmässigt ligger jag nånstans mitt emellan den näst översta och den översta mätningen.


Mätningen är utförd på 70cm avstånd on-axis och för varje mätning så har en del plockats bort för att illustrera skillnaderna med olika stort baffelstöd. Nivån har också justerats en aning mellan varje mätning för att det skall bli lite illustrativare.
Inget delningsfilter har använts under mätningen och basen är inte med. Ingen "smoothing" har använts. Har använt så mycket tidsfönster som jag har kunnat utan att få med första reflexen från väggen. Mätningen skall enligt clio'n vara tillförlitlig ned till ca:150hz om jag minns rätt. Brukar själv inte riktigt lita på det utan vill nog flytta upp den angivelsen åtmindstånde en oktav.

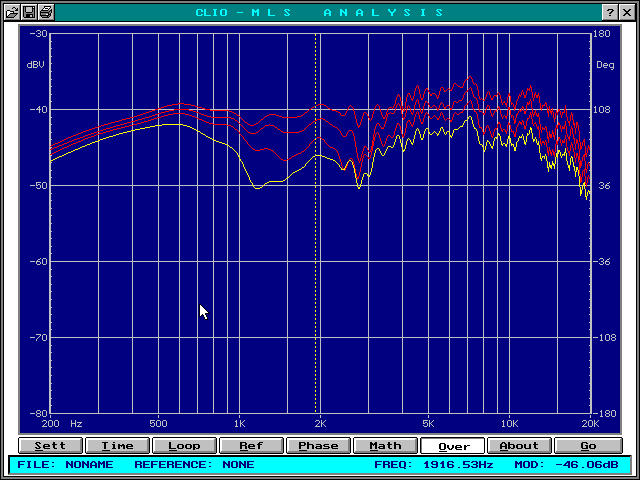

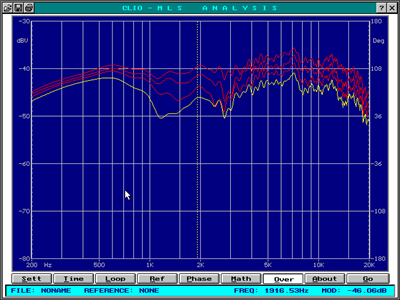

Resultaten nedifrån i grafen:

Det gula strecket är mätningen som utförts med samtliga delar på plats.
För varje genomförd mätning så har en del på höger sida plockats bort
och följaktligen så är det bara magnetkretsen som är med i den översta
mätningen.
Dom delar som befinner sig till vänster om diskanten är med på alla mätningar.

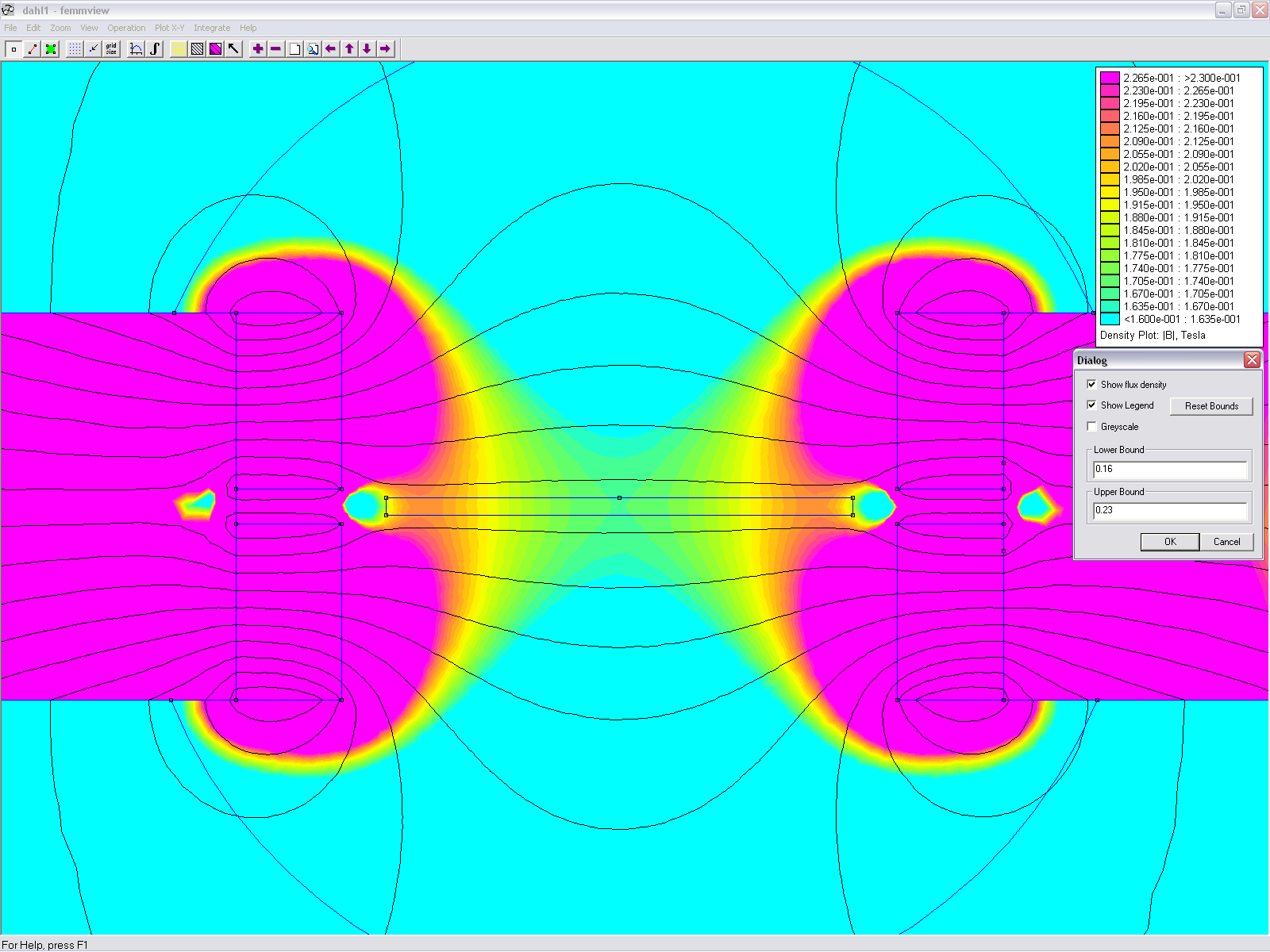

Här ser man det formade magnetfältet samt placeringen av det 26,5mm breda bandet.
Håller man koll på grafen till höger så ser man att magnetfältsstyrkan håller sig mellan
0,17-0,21 Tesla där bandet befinner sig och det är mycket bra över så pass stort avstånd.


klicka för 1600x1200
